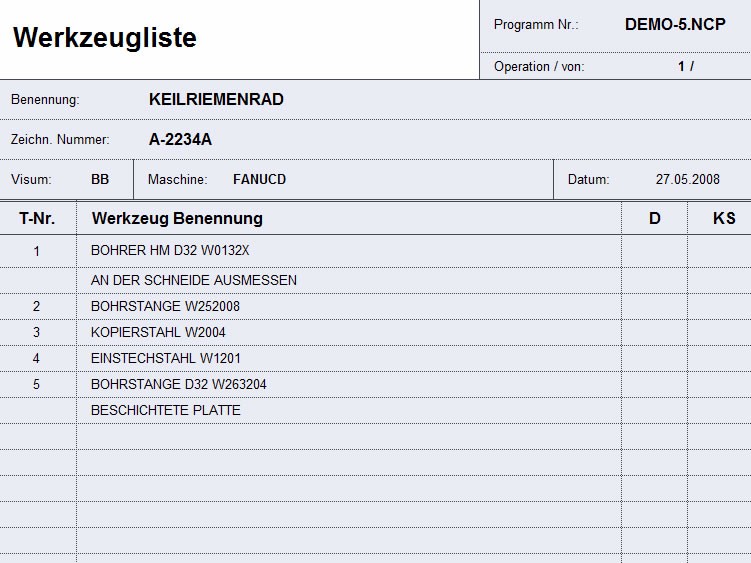

Werkzeuglisten

Um NC-Programme optimal zu dokumentieren steht im NC-PILOT ein Listengenerator zur Verfügung. Werkzeug- und Arbeitsfolgetexte können direkt über Auswahllisten in das NC-Programm übernommen werden. Die Texte werden vom System automatisch in Klammern gesetzt, so dass sie auch von der NC-Maschine akzeptiert werden.

Diese Klammertexte verwendet der Listengenerator um Werkzeug- bzw. Arbeitsfolgepläne zu generieren.

DXF-Konverter

Der DXF-Konverter kann CNC-Programme, auch wenn sie direkt an der Maschine als ISO-Programme erstellt wurden, in das DXF Format umwandeln.

Im Geometrieteil stehen nach dem Einlesen der DXF-Datei alle Elemente und Konturen für die Weiterverarbeitung zur Verfügung wie wenn Sie mit dem System selbst konstruiert worden wären.

Das programmierte Werkstück steht dann als Zeichnung zur Verfügung.

Programmvergleich

Beliebige Dateien können mit diesem Zusatzprogramm verglichen werden.

Unterschiede in Wörtern oder Zeilen werden rot markiert.

Wurden Zeilen eingefügt oder gelöscht, werden diese blau dargestellt. Im Programm in dem die Zeilen nicht vorhanden sind, werden zwecks einfacherer Lesbarkeit, Platzhalter eingefügt.

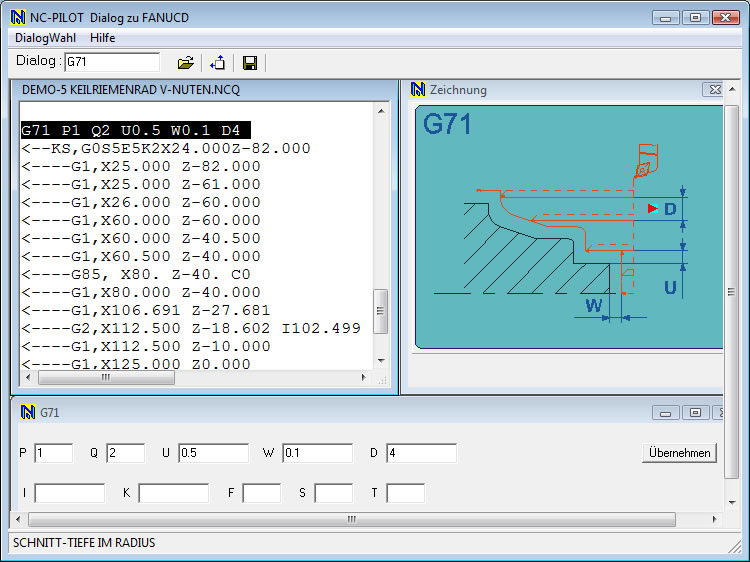

Wird beispielsweise bei eingeschaltetem Dialog bei einer Drehmaschine mit Fanuc Steuerung der Code G71 eingetippt bzw. den Menüpunkt „Längsschruppen“ über die Auswahlliste "Zyklen" angewählt, werden sofort alle Felder vorgegeben.

Sobald der Cursor in ein Eingabefeld positioniert wird, erscheint in der Zeichnung ein roter Pfeil an der entsprechenden Stelle. In der untersten Bildschirmzeile erscheint gleichzeitig ein erklärender Text oder allenfalls die Möglichkeit eine Auswahlliste aufzurufen.

Dialog Editor

Mit dem Dialogeditor stehen dem Programmierer gezielte Hilfen zu den einzelnen ISO-Codes und zu allen Makros maschinenspezifisch und grafikunterstützt zur Verfügung. Mit der Funktionstaste F11 kann jederzeit vom Normal- auf den Dialogeditor gewechselt werden.

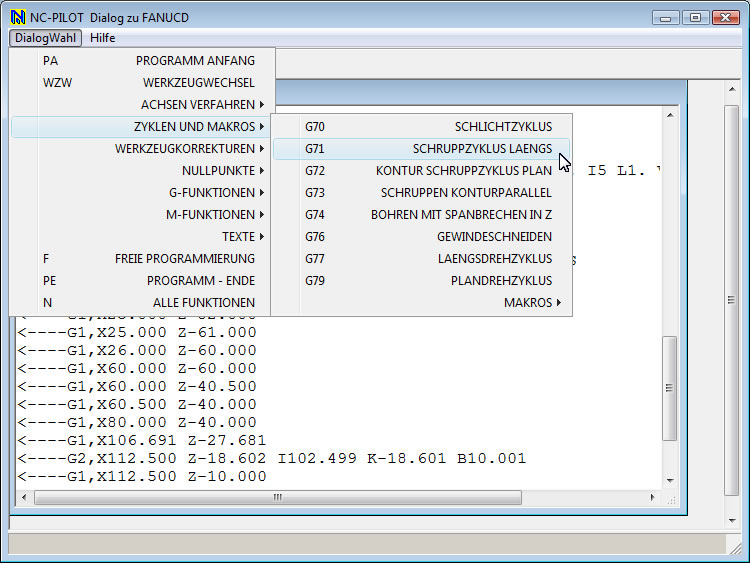

Dem Programmierer stehen menügeführte Auswahllisten zur Verfügung. Ist der gesuchte ISO-Code bekannt, kann dieser direkt im Dialog-Eingabefeld eingegeben werden.
