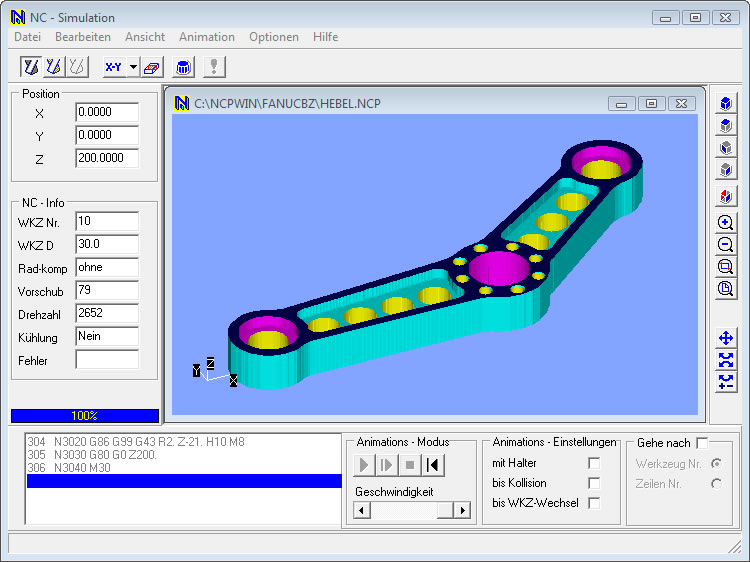

Das Werkstück kann beliebig gedreht, gewendet, vergrössert oder verkleinert werden.

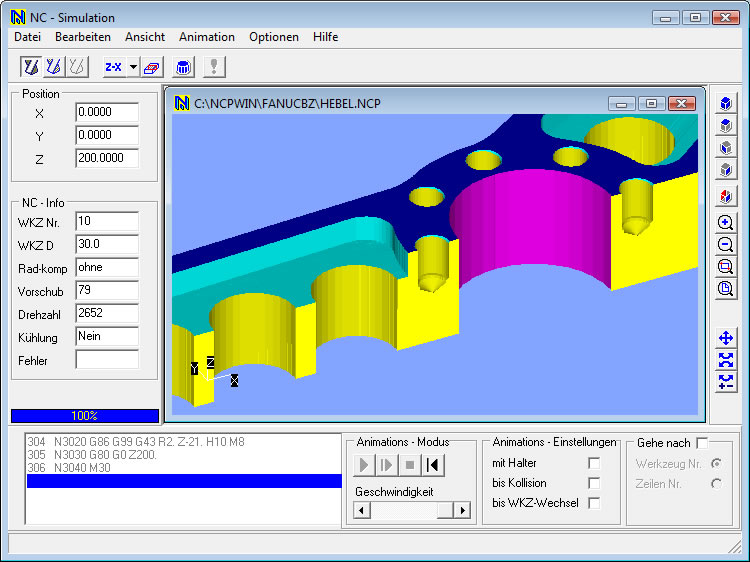

Um Detail’s besser sichtbar zu machen, besteht die Möglichkeit, das Teil in allen 3 Ebenen interaktiv zu schneiden.

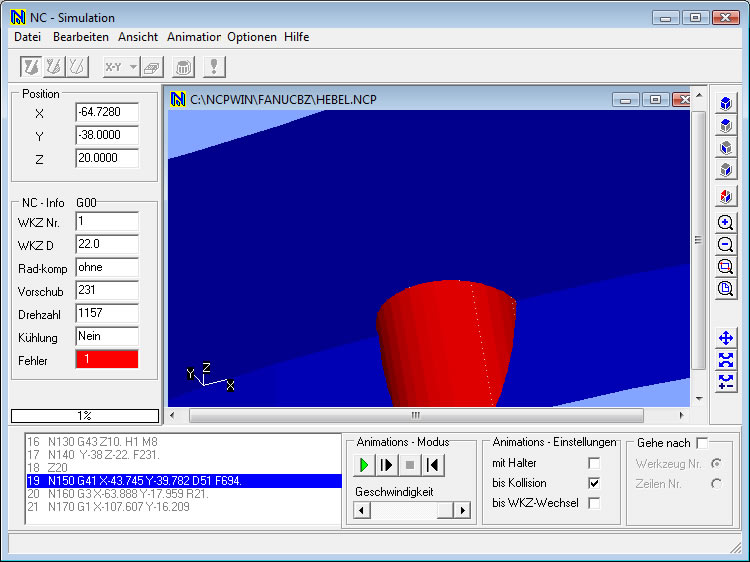

Die Kollisionsüberwachung warnt, wenn das Werkzeug im Eilgang das Roh- oder Fertigteil berührt. Es wird aber auch eine Warnung ausgegeben, wenn das Werkzeug, der Schaft oder der Halter ein Spannmittel oder das Rohteil im Eilgang oder im Vorschub berührt.

Eine Kollision wird akustisch und optisch dargestellt. Zudem lässt sich eine Kollisionsliste ausdrucken. Aus der Kollisionsliste sind Satz- oder Zeilennummer, Werkzeugnummer und Kollisionsart (Werkzeug / Spannmittel, Werkzeug / Werkstück usw.) ersichtlich.

Ein Rohteil kann, muss aber nicht, definiert werden. Das Gleiche gilt für die Spannmittel und Vorrichtungen.

Wird kein Rohteil definiert, wird vom System automatisch eine rechteckige Platte angenommen.

NC-Programme, gleichgültig ob diese direkt an der CNC-Maschine oder mit NC-PILOT programmiert wurden, können grafisch simuliert werden. CNC-Programme für Bohr- und Fräsmaschinen werden als Volumengrafiken, CNC-Programme für Drehmaschinen als Strichgrafiken angezeigt.

Während der Simulation ist das Werkzeug als sich bewegendes Objekt sichtbar.

Die Laufzeiten werden aufgeteilt in Haupt- und Nebenzeiten für jedes Werkzeug separat und als Gesamtzeit ausgegeben.
